改性尼龍料與切片級原包料有什么區(qū)別？
     一、切片級PA66原料：

     尼龍材料中的主要品種是尼龍6和尼龍66，占絕對主導(dǎo)地位。切片級PA66尼龍?jiān)蠟榘胪该鳌咨蚝谏Y(jié)晶形聚合物，具有可塑性。密度1．15g/cm3。熔點(diǎn)252℃。脆化溫度-30℃。熱分解溫度大于350℃。 連續(xù)耐熱80-120℃,平衡吸水率2．5%。能耐酸、堿、大多數(shù)無機(jī)鹽水溶液、鹵代烷、烴類、酯類、酮類等腐蝕，但易容于苯酚、甲酸等極性溶劑。具有優(yōu)良的耐磨性、自潤滑性，機(jī)械強(qiáng)度較高。但吸水性較大，因而尺寸穩(wěn)定性較差。

     二、改性尼龍料：

     改性尼龍就是以尼龍?jiān)蠟榛希畛涓鞣N性能添加劑以實(shí)現(xiàn)新能提成的尼龍材料。改性尼龍大致包括：添加玻纖或碳纖形成增強(qiáng)尼龍，添加增韌劑形成增韌尼龍，耐磨尼龍，無鹵阻燃尼龍，導(dǎo)電尼龍，阻燃尼龍等等。

     三、增強(qiáng)尼龍66：

     增強(qiáng)尼龍66是切片級PA66原料也就是PA66聚合物的基礎(chǔ)上添加玻纖或碳纖形成的增強(qiáng)PA66。PA66加纖不僅繼承了PA66原包料的優(yōu)良性能，還在原來的基礎(chǔ)上增加了拉伸強(qiáng)度、彎曲強(qiáng)度等性能，能使用更多的應(yīng)用制品要求。由于玻纖的熔點(diǎn)上千度，所以它的加入也使材料耐高溫性能提升，往往比原包料加工溫度高50度左右。

     四、增強(qiáng)尼龍66與切片級PA66原包料的區(qū)別：

     1·外觀區(qū)別：

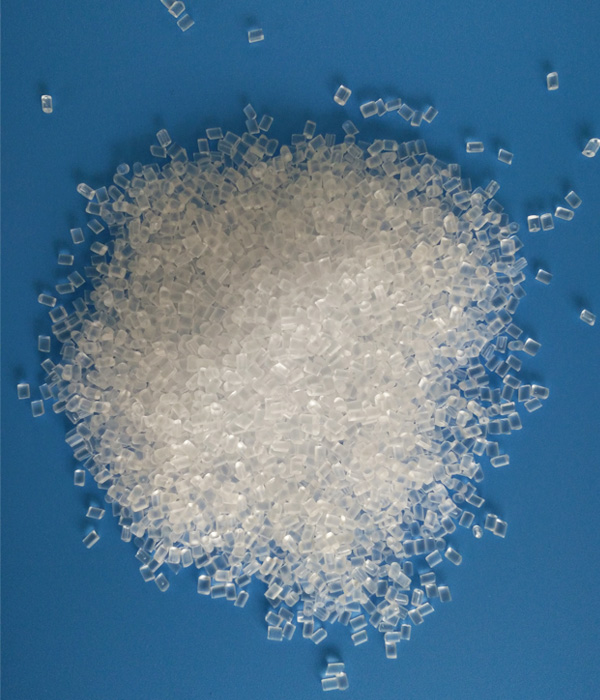

     切片級PA66原包料是最干凈的，雪白的光澤一下就吸引了大家的眼球，它不僅具有超凡的耐高溫性能，還有較好的力學(xué)性能，是當(dāng)下使用量較大的品種。

     PA66加纖很顯然得能看出來是在PA66原包料的基礎(chǔ)上添加玻璃纖維來進(jìn)行增強(qiáng)改性。它沒有PA66原包料那種較好的光澤，往往呈現(xiàn)米黃色，而且透明度受到了影響，從顆粒剪切面上能夠清晰地看到一根一根的小玻纖，這也是兩者最大的不同。

     2·性能區(qū)別：

     PA66原包料擁有很強(qiáng)的剛性和自潤滑性，在面臨磨耗檢測時(shí)幾乎沒有壓力，經(jīng)過玻纖增強(qiáng)后耐磨性更上一層樓，如果需要更好的耐磨性則需要逐漸增加玻纖含量來解決，同時(shí)注意監(jiān)控性能變化，因?yàn)椴＠w含量高于30%以后性能會有所下降。在收縮率上也得到了很好的改善，玻纖使材料熱脹冷縮受到了限制，尤其是尺寸要求較為嚴(yán)格的產(chǎn)品，選擇PA66加纖再合適不過了。

     在吸水性上兩者雖然也比較相似，但是還是有區(qū)別的，PA66原包料吸水性略低于PA66加纖，所以在使用的時(shí)候烘干PA66加纖的時(shí)間會更長。在阻燃性上也略有區(qū)別，PA66本身就屬于阻燃材料，屬于最低級別的阻燃HB級，玻璃纖維也不燃燒，添加后勢必會增加阻燃性，也就是說PA66加纖的阻燃性略好。

     3·價(jià)格區(qū)別：

     相對于切片級PA66原包料的價(jià)格，增強(qiáng)PA66加纖的品種主要通過玻纖含量來區(qū)分，比如15%、30%、40%等，隨著玻纖含量的增加，價(jià)格會有所降低，這是因?yàn)椴ＡЮw維便宜，成本節(jié)約了很多。而力學(xué)性能上從0開始增加時(shí)力學(xué)性能一路攀升，直到33%含量的時(shí)候力學(xué)性能最佳，隨后再增加玻纖量只能使制品性能下降。
