增強材料可用來提高尼龍的性能

2023-07-12 17:12:06   點擊數： 來源：http://www.www.nbcycj.cn

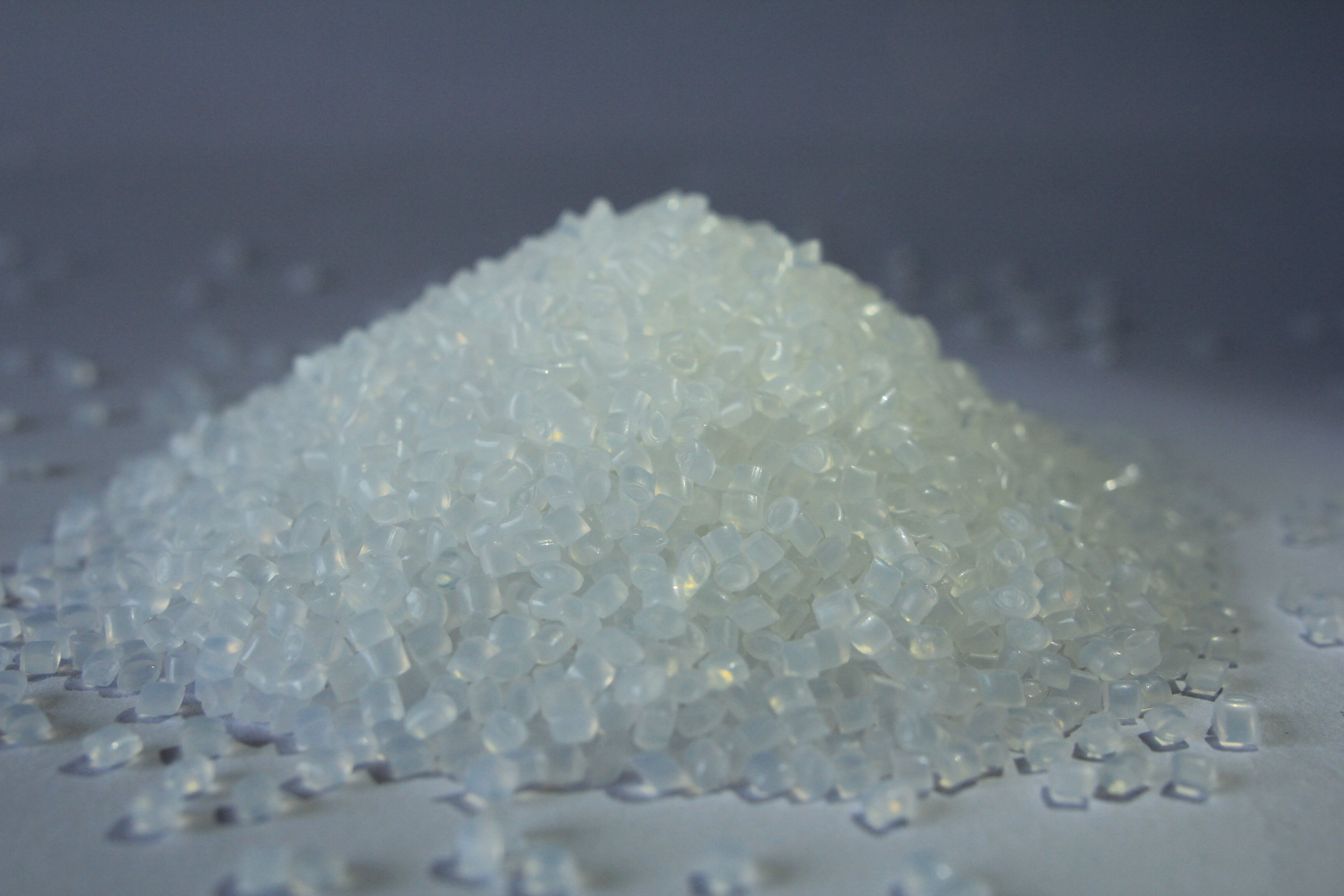

     用增強材料來提高尼龍性能，增強材料有玻璃纖維，石棉纖維，碳纖維，鈦金屬等，其中以玻璃纖維為主，提高尼龍的耐熱性，尺寸穩定性，剛性，機械性能（拉伸強度和彎曲強度），特別是機械性能提高明顯，成為性能優良的工程塑料。玻璃纖維增強尼龍有長纖維增強和短纖維增強尼龍兩種，增強尼龍PA66具有優良的耐磨性、耐熱性及電性能，機械強度高，能自熄，尺寸穩定性良好，廣泛應用于汽車工業產品、紡織產品、泵葉輪和一級精密工程部件。     玻璃纖維增強尼龍的成型工藝與未增強時大致相同，但因流動較增強前差，所以注射壓力和注射速度要適當提高，機筒溫度提高10-40℃。由于玻纖在注塑過程中會沿流動方向取向，引起力學性能和收縮率在取向方向上增強，導致制品變形翹曲，因此，模具設計時，澆口的位置、形狀要合理，工藝上可以提高模具的溫度，制品取出后放入熱水中讓其緩慢冷卻。另外，加入玻纖的比例越大，其對注塑機的塑化元件的磨損越大，最好是采用雙金屬螺桿、機筒。廣泛運用于齒輪、軸承、風扇葉片、泵葉、自行車零部件、汽車工業零配件、漁具及一些精密工程制品。     尼龍屬于聚酰胺，在它的主鏈上有氨基。氨基具有極性，會因氫鍵的作用而相互吸引。所以尼龍容易結晶，可以制成強度很高的纖維。聚酰胺為韌性角質狀半透明或乳白色結晶性樹脂，常制成圓柱狀粒料，作塑料用的聚酰胺分子量一般為1.5萬～2萬。

關于增強材料可用來提高尼龍的性能的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！
