尼龍PA66與尼龍PA6原料的差異體現在哪？

2023-07-12 17:12:03   點擊數： 來源：http://www.www.nbcycj.cn

     尼龍PA66與尼龍PA6原料的差異體現在哪些方面：     應用差異
     PA6應用于電子、汽車等工業領域。其民用絲行業消費比例較高，服裝用錦綸長絲，約為58%。輪胎骨架錦綸簾子布市場使用PA6約占13%。工程塑料類使用PA6占12%，包括注塑料及改性塑料。漁網絲用PA6約占6%。生產BOPA膜的塑膜級PA6占4%，生產地毯、羊毛衫、無紡布等用品的短纖類PA6占4%，其他用于生產PA棒、PA膠帶等用PA6占3%。
     PA66在服裝、裝飾、工程塑料等領域中應用廣泛。其消費比例中最高的為工程塑料，占到總消耗量的65%，而工業絲占到20%，其他占到總消耗的15%。     性能差異
     PA66熔點260~265℃，玻璃化轉變溫度(干態)為50℃，密度為1.13~1.16克/立方厘米。

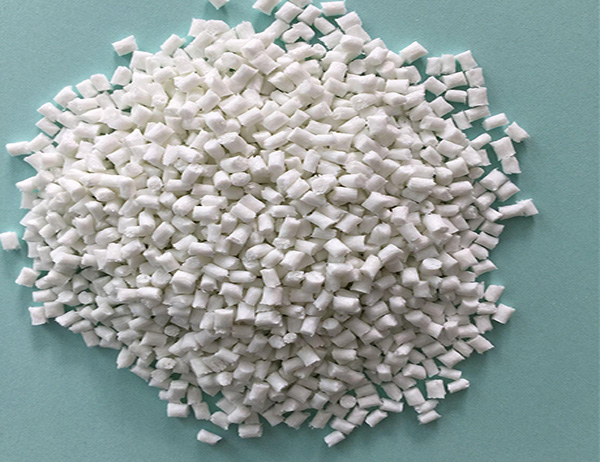

     PA6為半透明或者不透明的乳白色結晶性聚合物顆粒，熔點220℃，熱分解溫度大于310℃，相對密度1.14，吸水率(23℃水中24小時)1.8%，具有優良的耐磨性和自潤滑性，機械強度高，耐熱性、電絕緣性能好，低溫性能優良，能自熄耐化學性好，特別是耐油性優良。
     PA6與PA66比較，加工成型容易，制品表面光澤性好，使用溫度范圍較寬，但是吸水率較高，尺寸穩定性差。剛性小，熔點低，在惡劣環境下能長期使用，在較寬的溫度范圍內仍能保持足夠的應力，連續使用溫度105℃。
     結構差異
     PA6由己內酰胺開環聚合而成，PA66則由己二胺與己二酸經縮合聚合得到。二者擁有相同的分子式，但是結構卻差了不少。PA66的氫鍵數量高于PA6，分子力也強于PA6，所以PA66的熱學性質更好，也需要更高的加工溫度。
     PA6擁有更好的韌性，PA66擁有更好的剛性和硬度，而這也正是因為分子結構上的氫鍵不同所導致。

關于尼龍PA66與尼龍PA6原料的差異體現在哪？的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！
